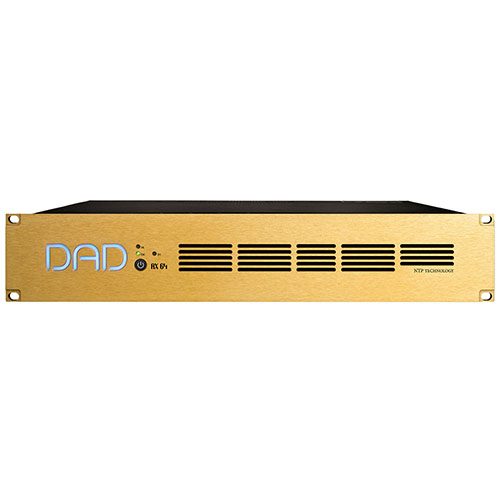

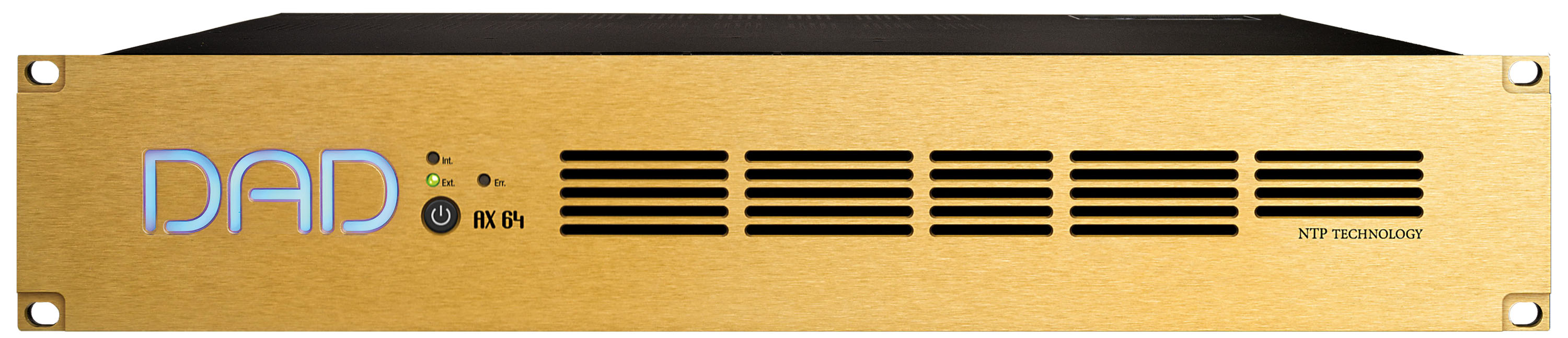

Thunder | Core 4096x4096 デジタルルーター& モニタリングインターフェイス

次世代の AD / DA / DD とオーディオルーティング

AX32とPentaシリーズで好評のオーディオI/Oカード用スロットを8基搭載した、汎用性の高いモジュール式、マルチフォーマットオーディオインターフェイスをご紹介します。

最大8枚のアナログカードを装着することができ、64のアナログ入力または出力オーディオチャンネルを、高い評価を得ているDADの高音質で提供します。

膨大な数のチャンネル、豊富なデジタル信号入出力、内蔵のSPQプロセッサー、Euconコントロール、サミングエンジン、Control | Pack、macOSおよびWindows 10用ドライバーを備えたこのデジタルオーディオインターフェースは、どんな用途にも使える最高水準の製品です。

つまり、AX64はポストプロダクション、スタジオ、ライブミュージック、設備音響の分野で幅広いタスクを引き受けることができる究極のモジュラーマルチフォーマットインターフェースなのです。

Overview

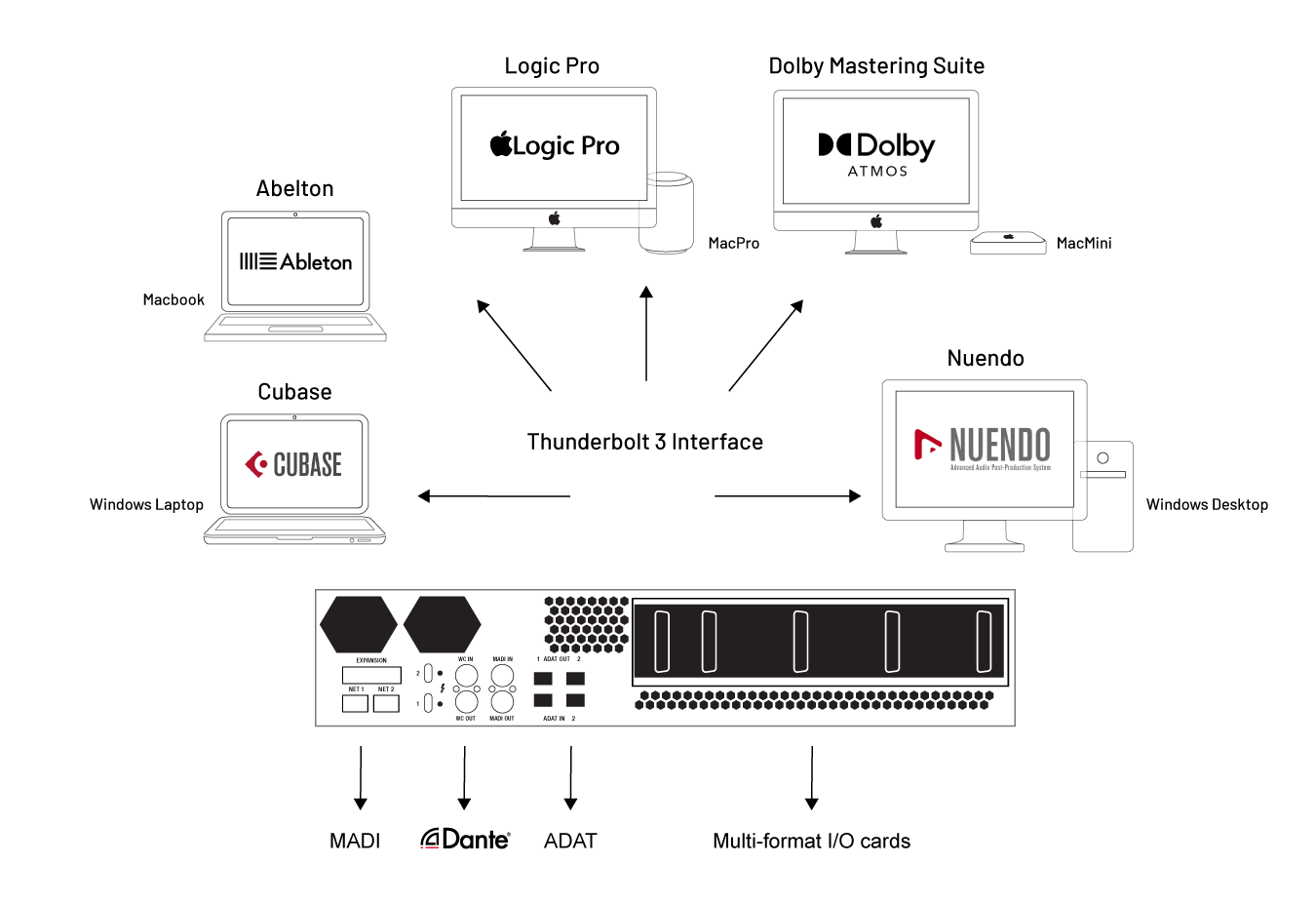

DAW Interfacing

Dante、MADI、ADATポートを搭載し、多機能で自由度の高いDADmanルーティングが可能で、あらゆるデジタルオーディオチャンネルを取り込み、必要に応じて変換し、どこにでもルーティングできる優れたA/D、D/A、D/Dコンバーターと言えるでしょう。

さらなる用途として、DAW専用のオーディオインターフェイスになるでしょう。
Pro Tools、Logic Pro、Nuendo、Cubase、Ableton Live、Digital Performer、その他のDAWを使用している場合、AX64は超低レイテンシーの入り口となります。ADAT、MADI、Dante接続により、アナログプリアンプやインサートポイントを簡単にミックスに追加することができます。

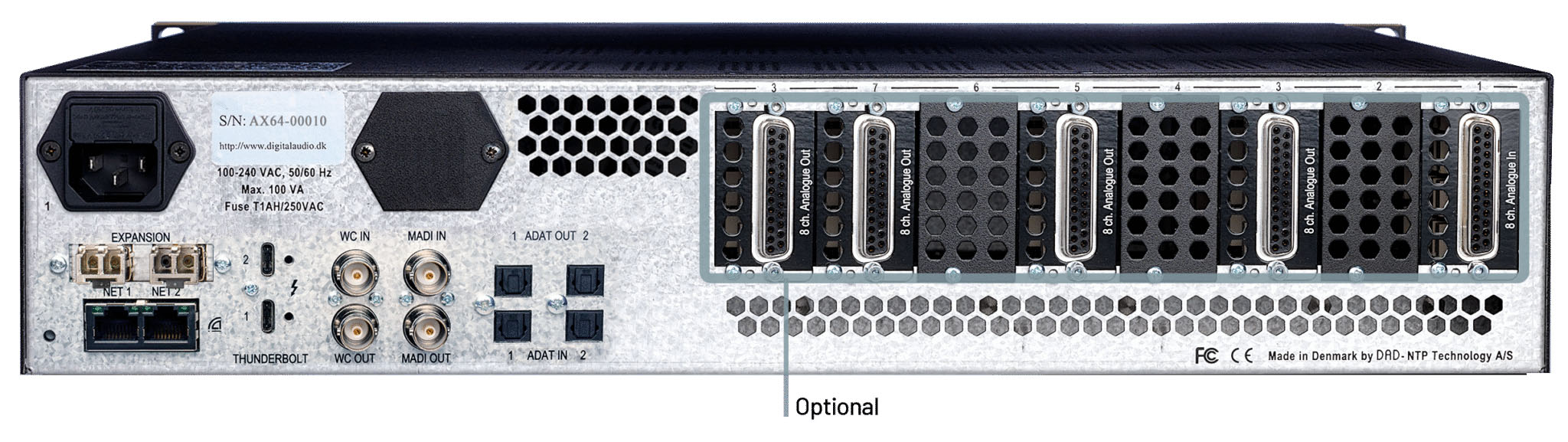

Features​

*Optionalと記載のある部分はオプションです。

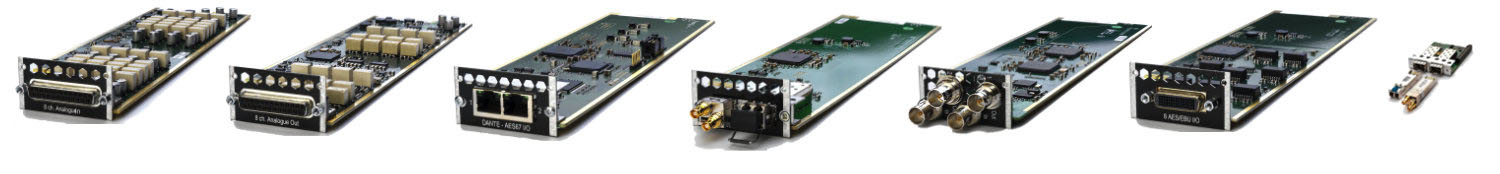

DAD Card Options

AX64にはオプションのI/Oカードを最大8枚まで装着することができます。ここではDAD AX32 および Penta 製品で使用可能なカードを紹介します。これらのカードは、AX64を含む製品間で完全に互換性があります。

ただし、今後AX64用に開発されるカードには下位互換性がなくなります。

現在利用可能なオプションカード：

さらに、MADI/DADLinkモジュールとデュアルMADIカードに、さまざまなSFPモジュールを追加することも可能です。

Control

Thunder | Core Audioインターフェイスは、DADmanソフトウェアで制御します。
DADmanはイーサネットまたはThunderbolt接続の通信チャネルを介してThunder|Coreインターフェイスに接続することができます。
Thunderboltポート経由でより多くのユニットをデイジーチェーン接続することができ、各ユニットはDADmanコントロールソフトウェアに表示されます。(現時点では、デイジーチェーンで接続したユニット間の信号のやり取りはできません。Tunder|Coreデバイスとして各アプリケーションにてデイジーチェーンの２台目を選択することができますが、その場合は1台目に入力された信号を2台目のThunderbolt入力へ出力することはできません。）
イーサネット経由のコントロールでは、2つのRJ45コネクターがスイッチとして機能し、より多くのユニットを接続することができます。また、Dante /AES67オーディオも2つのRJ45コネクターで接続されます。

Thunder | Core テクノロジー

DAD Thunder｜Coreテクノロジーは、macOSまたはWindowsコンピュータ内のオーディオアプリケーションと、Thunder｜Coreオーディオハードウェア間を、ほぼゼロレイテンシーでThunderbolt 3接続を提供します。

Thunder|CoreインターフェースはThunderbolt 3/PCIeの接続・データ転送を高速に行い、接続時のレイテンシーは2サンプル、ユニット内ではEQやサミング処理も行うため、デジタルインターフェース時のレイテンシーは合計9サンプルとなります。 チャンネル数は48/96kHzで最大256ch、96kHzでのレイテンシーは95μsです。
オーディオアプリケーションとのトータルのレイテンシーは、アプリケーションに設定されたバッファサイズに依存します。バッファサイズが32サンプルの場合、96kHzでのレイテンシは670マイクロ秒となります。

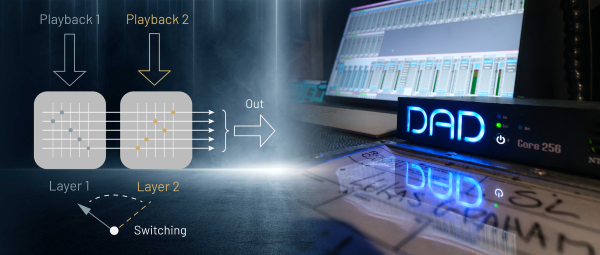

Control | Pack

Control | Pack はNTP Technologyが提供するDAD Thunder | Core シリーズのルーティング設定を、特定のシグナルをトリガーにして切り替える機能です。用途としては、メインのシグナルが何らかの障害によって喪失した場合に、同期しておいたサブのシステムへ切り替える冗長化や、シーケンスによる信号をトリガーに、意図してソースを切り替えることが可能になります。

Key Specifications

Audio Driver Support for macOS

Audio Driver Support for Windows

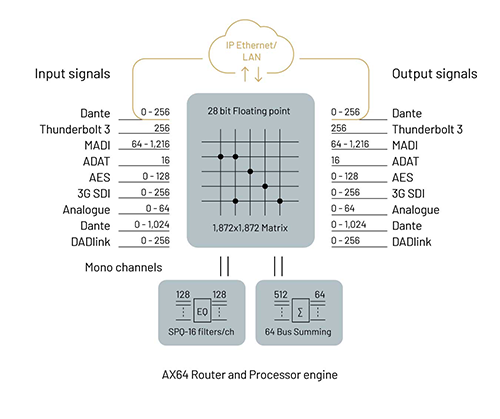

Functionality

Thunder｜Core製品は、32bit浮動小数点演算をベースにした独自のルーターコアと、低Aレイテンシーで信頼性の高いFPGAベースのマトリクス構造で設計されています。タイムスタンプ機構により、コアを経由する全ての信号のレイテンシーを等しくしています。

AX64は合計で4,096x4,096のノンブロッキングクロスポイントの能力を持ち、I/Oおよびプロセッシングレベルでは1,500x1,500のクロスポイントの能力を提供することが可能です。
マトリクスはすべての入力を1つまたは複数の出力にわずか5サンプルの固定レイテンシでルーティングし，44.1～384 kHzのサンプルレートをサポートします。
チャンネルプロセッサーは全入出力チャンネルの信号検出ロジック，PPMレベル測定，レベルコントロールの機能を備えています．
さらに、64本のアウトプットバスと512本のインプットを持つサミング／ミキシングプロセッサーを搭載し、DADmanのモニターコントロール機能「Pro|Mon」でコントロールする入出力信号へ割り当てることが可能です。

SPQスピーカーのEQ管理はCoreでネイティブに利用でき、1,024個のフィルターを16個のフィルターで64チャンネルに結合し、それぞれディレイを調整することが可能です
